為減少P.C32.5R水泥取消給客戶帶來的不便，更早的適應客戶及施工需求，結合市場意見，禮泉海螺計劃于2019年7月中旬由P.C32.5R級水泥轉向生產P.P32.5R(火山灰質硅酸鹽水泥)。
禮泉海螺水泥將嚴格執行海螺水泥的內控標準，生產P.P32.5R(火山灰質硅酸鹽水泥)使用的混合材較P.C32.5R水泥有了較大的改善，公司生產的P.P32.5R(火山灰質硅酸鹽水泥)具有后期強度高、抗滲性能優越，保水性強、色澤美觀的特點，市場適用范圍與P.C32.5R水泥保持一致。

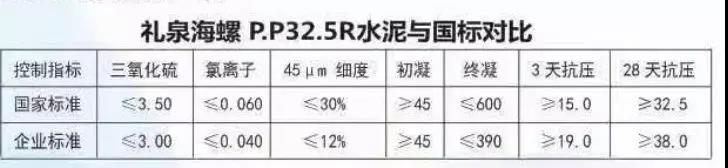

從禮泉海螺水泥發布的新品32.5控制指標與國家標準對比數據來看，企業標準要求的氯離子、45um細度、終凝、3天抗壓強度、28天抗壓強度均高于國家標準。
就在幾天前，浙江地區的海螺水泥也曾發布類似的客戶告知書，所不同的是：浙江寧波、強蛟和象山海螺是由P.C32.5R級水泥轉向生產M32.5(砌筑水泥)水泥。且表示生產M32.5(砌筑水泥)水泥所使用的熟料、石膏、混合材品種與P.C32.5R級水泥保持一致。
浙江區域告知書稱，所生產的32.5級砌筑水泥質量穩定，富裕強度高，具有需水量少，泌水性小、保水率高等優點，水泥色澤一致，配制的混凝土體積穩定性好，可廣泛用于砌筑、抹面砂漿和墊層混凝土。

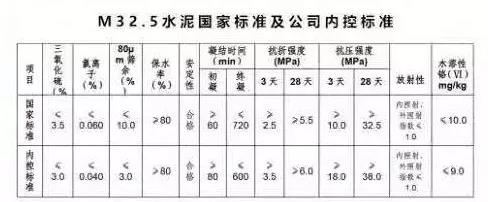

浙江寧波、強蛟和象山海螺新近推出的M32.5水泥的國家標準與海螺水泥工廠內控標準對比。海螺水泥工廠的內控要求三氧化硫，氯離子含量，80um篩余量，凝結時間(包括初凝和終凝)以及抗折強度、抗壓強度、水溶鉻方面均高于國家標準。
據水泥人網了解，海螺水泥連續發次兩文，在國家取消PC32.5R水泥截止日前，積極推出“替代品”，讓下游客戶盡量減少不必要的損失，讓市場提前適應。對于32.5水泥的品種，海螺集團不做特別規定，各區域根據原材料情況自行決定，但均要求內控指標高于國家標準，同時與原PC32.5R標號水泥保持同等性能，以適應原PC32.5R標號水泥客戶的需求。
相關行業人士表示，依據現行標準以及國家標準GB175-2007《硅酸鹽水泥通用標準》3號修改單內容。礦渣硅酸鹽水泥32.5、火山灰質硅酸鹽水泥32.5、粉煤灰硅酸鹽水泥32.5及砌筑水泥M32.5將同時存在。各企業依據其采購材料“個性定制”32.5水泥。
相關行業人士表示，M32.5標號水泥與此前PC32.5R標號水泥區別不大，從標準所列項目來看砌筑32.5的三天抗壓是10，PC32.5R的3天強度是15。
也就是說砌筑32.5的早期強度要求比PC32.5R水泥低，與各型的32.5水泥3天強度要求一致。(32.5級的水泥的28天強度要求都是相同的)，其他沒明顯差別。
傳統市場上銷售上的砌筑水泥M22.5和M12.5被人為的打上了“不結實”的標簽，而令M32.5的面世顯得極為低調且不被看好。
另外，國家標準3號修改單中提到的礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥、粉煤灰硅酸鹽水泥與PC32.5R水泥的根本區別最主要的是在添加的混合材上面。
《砌筑水泥》的標準
國家標準GB/T3183-2017《砌筑水泥》術語和定義中關于砌筑水泥的解釋為，由硅酸鹽水泥熟料加入規定的混合材料和適量石膏，磨細制成的保水較好的水硬性膠凝材料。
其組成材料中熟料要求符合GB/T21372的規定;石膏要求天然石膏符合GB/T5483的規定，工業副產石膏符合GB/T21371的規定;
水泥混合材料中活性混合材料要求符合GB/T203規定的?；郀t礦渣、GB/T1596規定的粉煤灰、GB/T2847規定的火山灰質混合材料、GB/T6645規定的?；姞t磷渣和JC/T418規定的?；郀t鈦礦渣。
非活性混合材料為活性低于GB/T203規定的?；郀t礦渣、GB/T1596規定的粉煤灰、GB/T2847規定的火山灰質混合材料、GB/T6645規定的?；姞t磷渣和JC/T418規定的粒化高爐鈦礦渣以及符合GB/T35164規定的石灰石粉。
礦渣硅酸鹽水泥32.5、火山灰質硅酸鹽水泥32.5、粉煤灰硅酸鹽水泥32.5的特點
礦渣硅酸鹽水泥32.5、火山灰質硅酸鹽水泥32.5、粉煤灰硅酸鹽水泥32.5參考2019年5月完成的通用硅酸鹽水泥GB175—××××代替GB175-2007(征求意見稿)針對于通用硅酸鹽水泥分類按混合材料的品種和摻量分為硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥、粉煤灰硅酸鹽水泥和復合硅酸鹽水泥。標準征求意見稿附錄A中針對于礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥、復合硅酸鹽水泥、的性能特點及適用工程做了闡述：
礦渣硅酸鹽水泥具有需水性小、早強低后期增長大、水化熱低、抗硫酸鹽侵蝕能力強、受熱性好的優點，但也具有保水性和抗凍性差的缺點。礦渣硅酸鹽水泥可用于無特殊要求的一般結構工程，適用于地下、水中、大體積等混凝土工程，在一般受熱(250℃以下)工程和蒸汽養護構建中可優先采用礦渣硅酸鹽水泥，但不宜用于需要早強和受凍融循環、干濕交替的工程中。
火山灰質硅酸鹽水泥具有較強的抗硫酸鹽侵蝕能力、保水性好和水化熱低的優先，但也具有需水量大、低溫凝結慢、干縮性大、抗凍性差的缺點。粉煤灰硅酸鹽水泥具有與火山灰質硅酸鹽水泥相近的性能，但相比火山灰質硅酸鹽水泥，其具有需水量小、干縮性小的特點?；鹕交屹|硅酸鹽水泥和粉煤灰硅酸鹽水泥可用于一般無特殊要求的結構工程，適用于地下、水中、大體積等混凝土工程，而不宜用于凍融循環、干濕交替的工程。
復合硅酸鹽水泥除了具有礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥所具有的水化熱低、耐蝕性好、韌性好的優點外，還能通過混合材料的復摻優化水泥的性能，如改善保水性、降低需水性、減少干燥收縮、適宜的早期和后期強度發展。復合硅酸鹽水泥可用于無特殊要求的一般結構工程，適用于地下、水中、大體積等混凝土工程，特別是有環境水侵蝕的工程，但不宜用于需要早強和受凍融循環、干濕交替的工程中。
標準征求意見稿強度等級中列出的酸鹽水泥、普通硅酸鹽水泥和復合硅酸鹽水泥強度等級分為42.5、42.5R、52.5、52.5R四個等級，不包含32.5級水泥。而礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質硅酸鹽水泥的強度等級分為32.5、32.5R、42.5、42.5R、52.5、52.5R六個等級。
今年10月1日將全面取消PC32.5R水泥產品，水泥企業各顯其能，力求在10月1日到來之前，生產出較比PC32.5R更為物美價廉的替代品。以期贏得更多的客戶青睞，同時區別于其他企業的產品，獨領風騷。
專家聲音www.youjial.com
水泥行業某專家接受水泥人網采訪時稱：既有今天“減少P.C32.5R水泥取消給客戶帶來的不便”，何必當初“要死要活的，好像不取消P.C32.5R水泥中國水泥就崩潰”似的?
某些業內專家，按自己的局部利益出發，“順我者極力推行，逆我者修改、取消”，實際上成為一個“標準破壞者”。
取消P.C32.5R水泥的另一個理由是“不利于混合材監管”，試問目前的局面有利于混合材監管嗎?如果再取消所有的32.5水泥，讓攪拌站往里摻混合材，你又如何監管?僅管裝睡的人是叫不醒的，但大家都知道誰在裝睡!
