近來各大水泥集團企業(yè)紛紛推出新品。華新水泥還召開了盛大的品牌升級發(fā)布會。但是很多下游客戶和終端消費者對新近推出的PC42.5水泥及M32.5砌筑水泥以及火山灰水泥，礦渣硅酸鹽水泥等還不是很了解，對其應用范圍也屢屢發(fā)問質疑。今天小編就帶大家一起走進“課堂”了解各企業(yè)新近推出的新品。
M32.5砌筑水泥
砌筑水泥(GB/T3183-2017)標準中針對于砌筑水泥給出的術語和定義為：
砌筑水泥：由硅酸鹽水泥熟料加入規(guī)定的混合材料和適量石膏，磨細制成的保水性較好的水硬性膠凝材料。砌筑水泥的應用范圍：砌筑和抹面砂漿、墊層混凝土等
為什么M32.5砌筑水泥不可用于結構混凝土。1 M32.5水泥沒有限定氧化鎂和堿含量的控制范圍，如果將其用于生產(chǎn)結構混凝土，將會存在安全質量的風險.2 M32.5水泥凝結時間相對較長，可能對工程施工進度有一定影響。
M32.5水泥可不添加熟料M32.5混合材及熟料摻入量沒有限制，甚至可以不添加熟料，全部使用混合材生產(chǎn)。因此早期強度不及原P.C32.5R水泥。但是各大水泥企業(yè)生產(chǎn)的M32.5水泥均具有需水量少、泌水性小、保水率高等特點。
M32.5不能用于結構混凝土，砼企業(yè)在生產(chǎn)結構混凝土時，應該如何選擇呢?行業(yè)專家建議大家使用42.5強度等級以上的水泥產(chǎn)品。所謂結構部位主要是指建筑物的基樁、梁、板、柱等需要現(xiàn)澆施工的主體承重部位。
復合硅酸鹽水泥

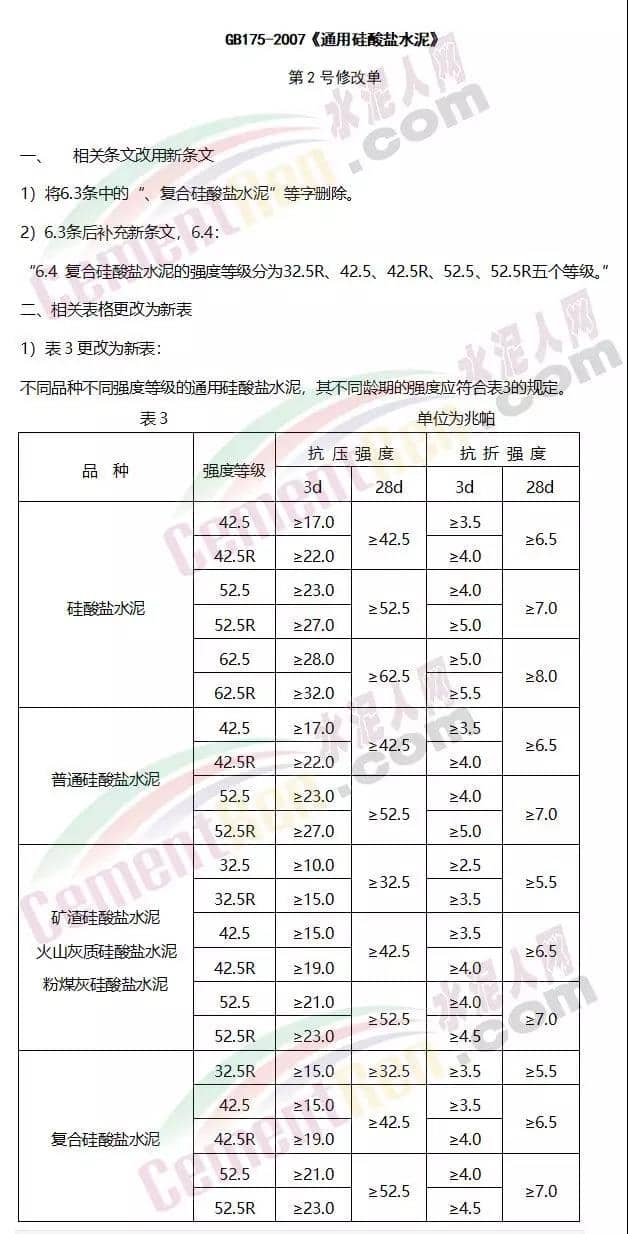

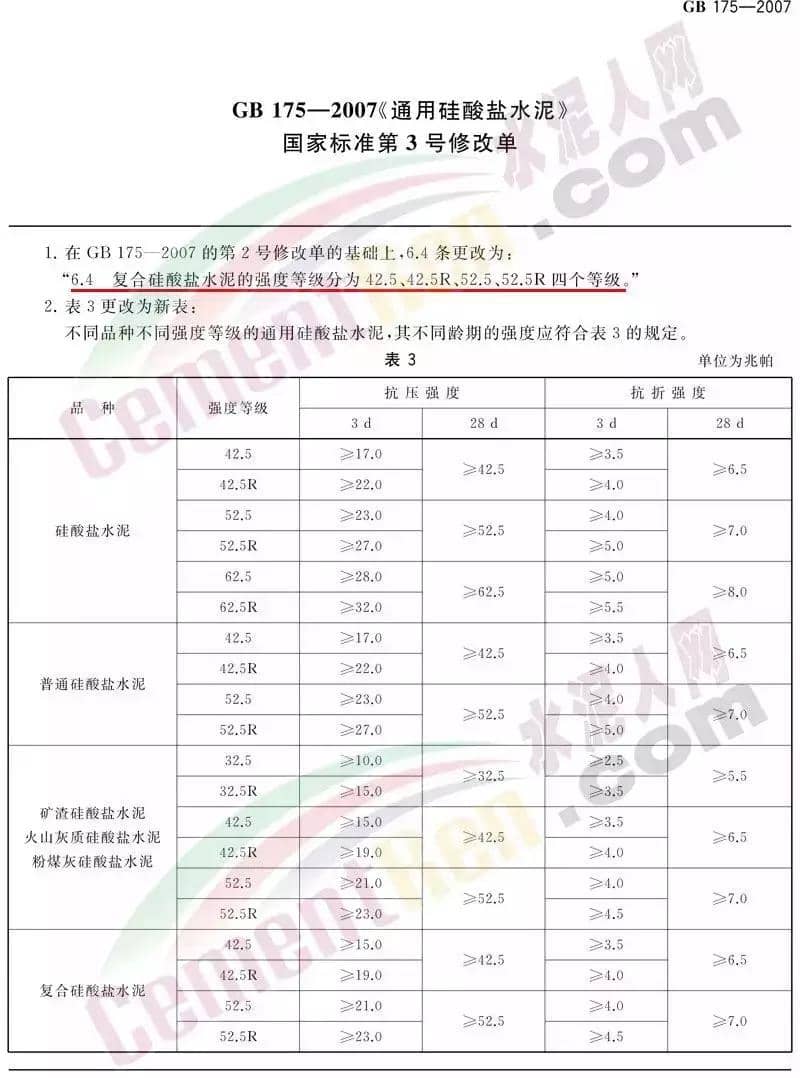

根據(jù)國家市場監(jiān)督管理總局、國家標準化管理委員會標準GB175-2007《硅酸鹽通用水泥》3號修改單規(guī)定，復合硅酸鹽水泥32.5R強度等級將于2019年10月1日起被取消，同時將復合硅酸鹽水泥的強度等級分為42.5、42.5R、52.5、52.5R四個等級。關于復合硅酸鹽水泥和普通水泥的區(qū)別，消費者還是疑惑重重。 復合水泥是混合水泥嗎?“復合”不可單純的理解為“混合”，不是雜亂無章的將材料拌合在一起，而是按照一定的配比要求酌量添加，分別混合。復合硅酸鹽水泥質量穩(wěn)定，凝結硬化快，早期強度高，和易性和抗?jié)B性等均優(yōu)于礦渣水泥，干縮性與普通硅酸鹽水泥一致。復合硅酸鹽水泥因“復合”二字讓部分用戶誤解，認為復合就是“混雜”。試驗研究顯示，其混凝土耐久性優(yōu)于其它品種水泥，適用于中小型構件、農(nóng)村民房、現(xiàn)澆結構。 “復合水泥”有什么樣的特殊性能呢? 復合水泥的一般物理性能(如細度、凝結時間、強度等)同普通水泥接近，其國家標準中規(guī)定的各種品質指標幾乎與普通水泥完全一致，主要差別在于復合水泥中混合材摻量較大。復合水泥的復合特性與復摻混合材料的品種、數(shù)量有關。就混合材料的品種而言，每一種可用混合材都有自身某一方面的特性，但往往在其它方面有不足之處。在這種情況下，有意識的摻加其它可以彌補彼此間性能不足的混合材料后，會產(chǎn)生復摻混合材的疊加效應，使生產(chǎn)出的復合水泥具有摻單一混合材料時所不能有的優(yōu)良效果。廣泛適用于民用建筑、工業(yè)工程、預制構件、保溫材料及裝飾裝修工程等。復合硅酸鹽水泥P·C42.5R與普通硅酸鹽水泥P·O42.5R的區(qū)別?兩者物理性能(如細度、凝結時間、強度等)接近主要區(qū)別在于P·C42.5R混合材摻量較大，水泥水化熱低，在體積混凝土施工中不易開裂。由于混合材性質、摻量的不同，通用硅酸鹽水泥會呈現(xiàn)一定的性能差異，并具有明顯的性能優(yōu)點和缺陷。復合硅酸鹽水泥除了具有礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥等單一品種混合材水泥所具有的水化熱低、耐蝕性好、韌性好的優(yōu)點外，還能通過混合材料的復摻優(yōu)化水泥的性能，如改善保水性、降低需水性、減少干燥收縮、適宜的早期和后期強度發(fā)展。復合硅酸鹽水泥可用于無特殊要求的一般結構工程，適用于地下、水中、大體積等混凝土工程，特別是有環(huán)境水侵蝕的工程，但不宜用于需要早強和受凍融循環(huán)、干濕交替的工程中。
P.O、P.P、P.F、P.S.A 、P.S.B
普通硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥的性能特點及適用工程 。硅酸鹽水泥硅酸鹽水泥具有凝結時間短、快硬早強高強、抗凍、耐磨、耐熱、水化放熱集中、水化熱較大、抗硫酸鹽侵蝕能力較差的性能特點。硅酸鹽水泥一般適用于配制高強度混凝土、先張預應力制品、道路、低溫下施工的工程和一般受熱(250℃以下)的工程。不經(jīng)過專門的檢驗，一般不適用于大體積混凝土和地下工程，特別是有環(huán)境水侵蝕的工程。普通硅酸鹽水泥普通硅酸鹽水泥與硅酸鹽水泥性能相近，也具有凝結時間短、快硬早強高強、抗凍、耐磨、耐熱、水化放熱集中、水化熱較大、抗硫酸鹽侵蝕能力較差的性能特點;但相比硅酸鹽水泥，早期強度增進率稍有減少、抗凍性和耐磨性稍有下降，抗硫酸鹽侵蝕能力有所增強。普通硅酸鹽水泥可用于任何無特殊要求的工程。不經(jīng)過專門的檢驗，一般不適用于受熱工程、道路、低溫下施工工程、大體積混凝土工程和地下工程，特別是有環(huán)境水侵蝕的工程。礦渣硅酸鹽水泥礦渣硅酸鹽水泥具有需水性小、早強低后期增長大、水化熱低、抗硫酸鹽侵蝕能力強、受熱性好的優(yōu)點，但也具有保水性和抗凍性差的缺點。礦渣硅酸鹽水泥可用于無特殊要求的一般結構工程，適用于地下、水中、大體積等混凝土工程，在一般受熱(250℃以下)工程和蒸汽養(yǎng)護構建中可優(yōu)先采用礦渣硅酸鹽水泥，但不宜用于需要早強和受凍融循環(huán)、干濕交替的工程中。火山灰質硅酸鹽水泥和粉煤灰硅酸鹽水泥火山灰質硅酸鹽水泥具有較強的抗硫酸鹽侵蝕能力、保水性好和水化熱低的優(yōu)先，但也具有需水量大、低溫凝結慢、干縮性大、抗凍性差的缺點。粉煤灰硅酸鹽水泥具有與火山灰質硅酸鹽水泥相近的性能，但相比火山灰質硅酸鹽水泥，其具有需水量小、干縮性小的特點。火山灰質硅酸鹽水泥和粉煤灰硅酸鹽水泥可用于一般無特殊要求的結構工程，適用于地下、水中、大體積等混凝土工程，而不宜用于凍融循環(huán)、干濕交替的工程。
