河北某水泥廠建有一條4000t/d水泥熟料生產線，其煤粉計量與輸送系統配備有兩臺轉子秤，煤粉制備車間布置在窯頭。窯頭、窯尾喂煤系統配套羅茨風機，窯頭羅茨風機實際操作表壓為15kPa，窯尾羅茨風機為23kPa，存在電機功率選型大、噪聲大（約110dB）等問題。另外，羅茨風機在運行中需定期添加潤滑油，進行循環水冷卻等維護保養工作，存在油水“跑、冒、滴、漏”現象，對現場環境有一定影響。為解決以上問題，此水泥廠決定在窯系統錯峰停產期間，采用鑫華東兩臺空氣懸浮離心鼓風機代替原羅茨風機。

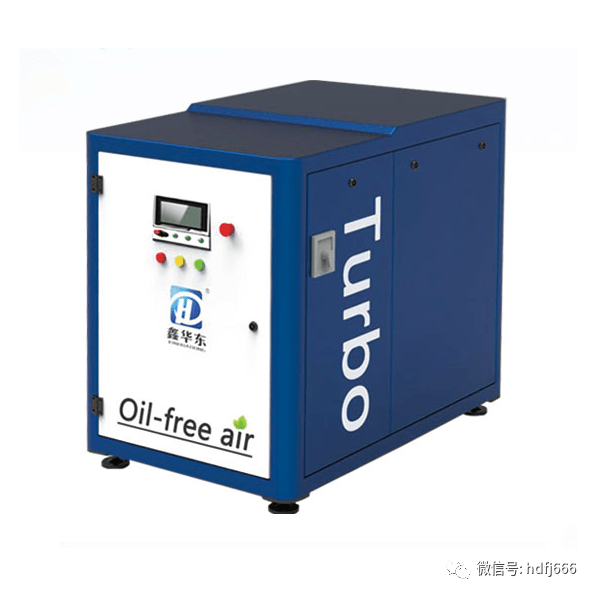

       空氣懸浮風機是永磁電機和高壓離心風機的一體機，共用一根軸。風機采用小葉輪高轉速來保證高風壓和充足的風量；以動壓空氣軸承和永磁直驅電機技術為核心，使風機軸在20000~65000r/min范圍的轉速下自懸浮；葉輪采用三元流設計。與羅茨風機相比，空氣懸浮風機因降低了設備運行的摩擦損耗而更節電，無機械磨損，半永久壽命（啟停有摩擦，承諾30000次啟停的使用壽命，實驗室已達 50000次）。另外，空氣懸浮風機在運行過程中，無需添加潤滑油和冷卻水也能滿足窯爐穩定生產，維護方便且改善了現場環境。



       空氣懸浮風機若需在生產運行期間進行設備維護，只需根據壓差提示及時清掃或更換設備箱體外濾棉即可；待停產期間再清掃高精度濾芯。另外，廠房的通風面積應足夠大，可在廠房通風口處增加過濾設施，以進一步改善室內環境。





       2021年8月，此水泥廠選擇了1臺鑫華東空氣懸浮風機為窯尾送煤，選擇了1臺鑫華東空氣懸浮風機為窯頭送煤。保留原備用羅茨風機、電源及回路，風機選型時功率有一定的富余量且風機風壓為工作風壓的1.25倍以上，保證原風量不降低、滿足生產要求。空氣懸浮風機安裝前，需封堵廠房漏風口，安裝通風除塵窗，保證廠房的環境衛生。





改造后，空氣懸浮風機運行狀態穩定，能夠滿足窯爐生產要求。空氣懸浮風機現場
照片見圖1、圖2，運行畫面見圖3。

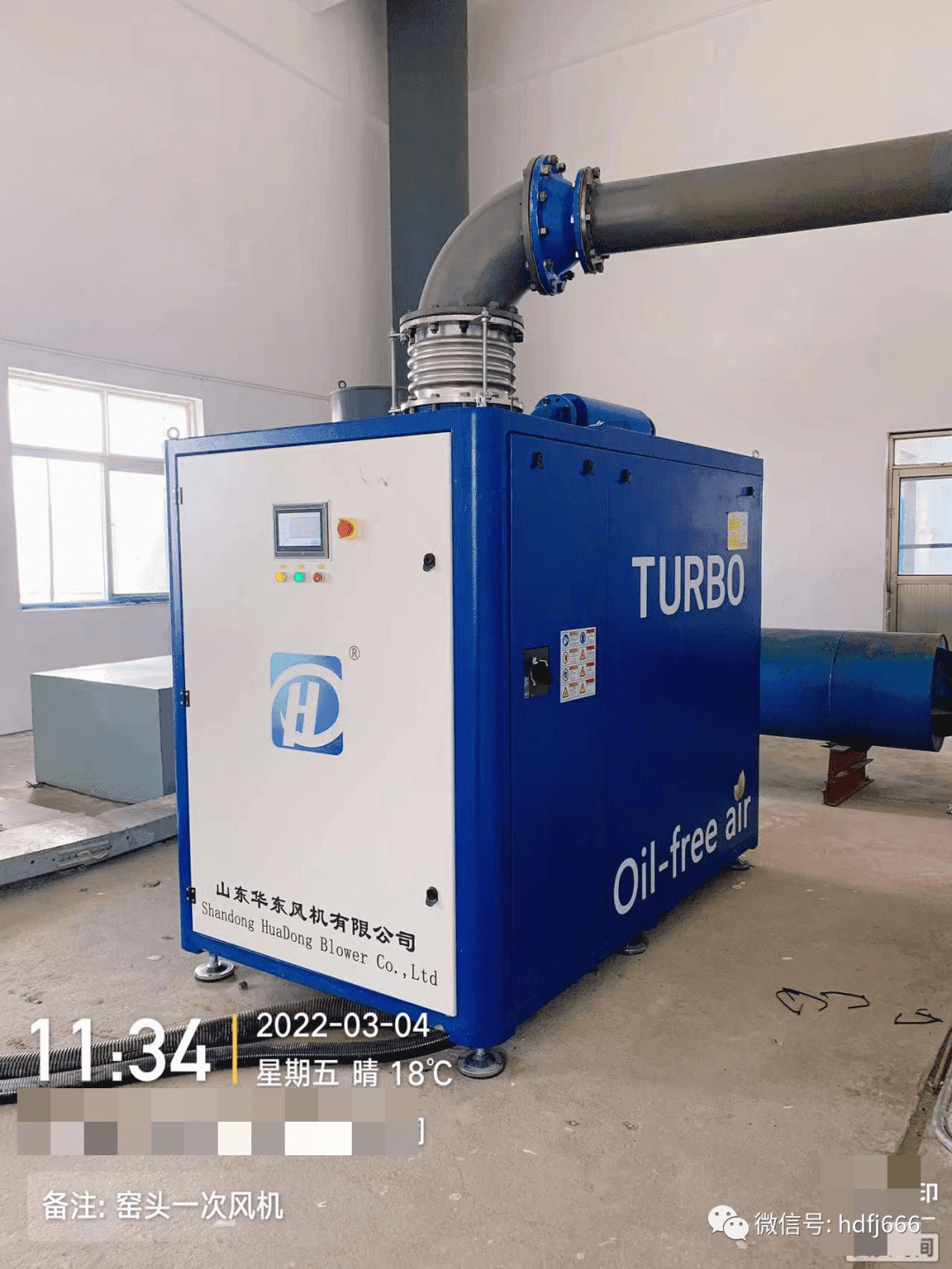

圖1 窯頭喂煤空氣懸浮風機現場照片

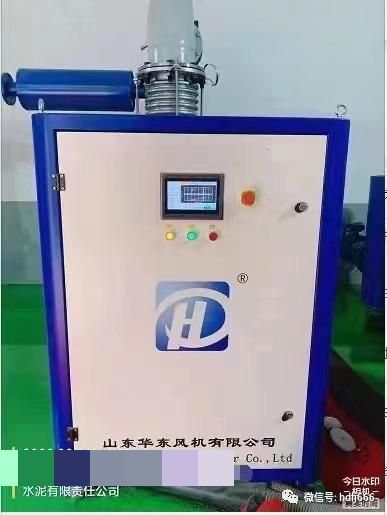

圖2 窯尾喂煤空氣懸浮風機現場照片

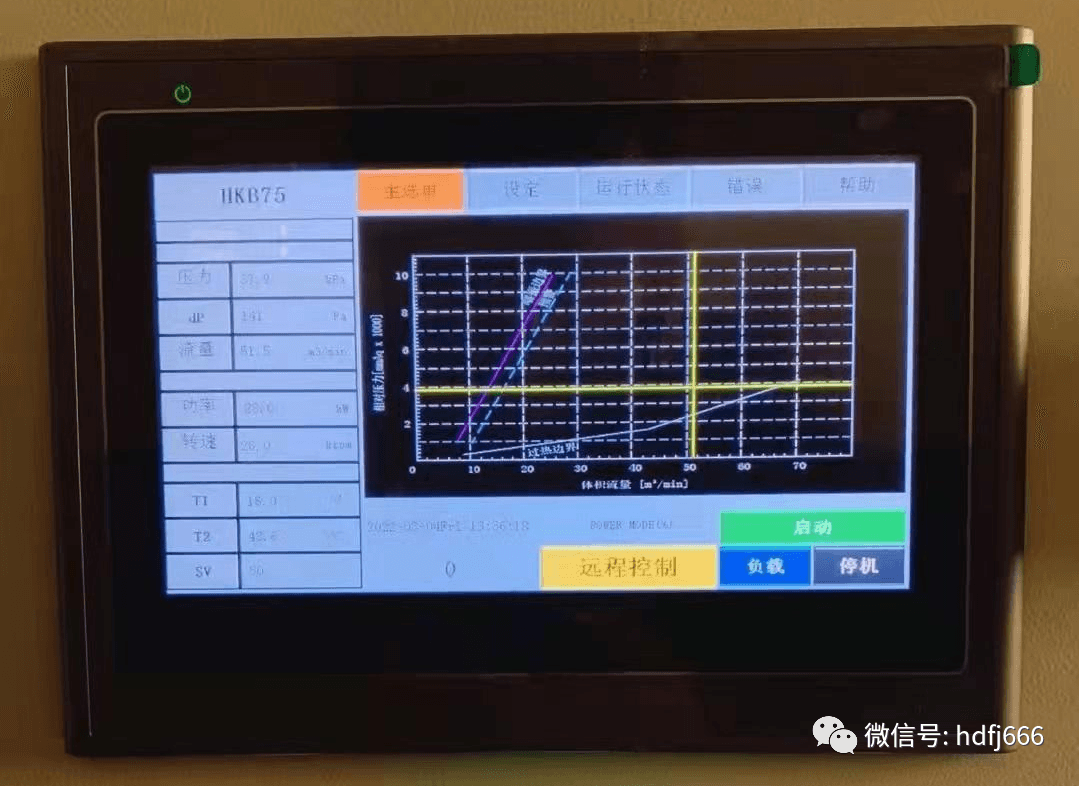

圖3 空氣懸浮風機運行畫面




窯尾喂煤風機節能率



窯尾喂煤空氣懸浮風機節能（節能率）：117-75=42kW（36%）。按年運行 300d 計算，年節電量約302400kW，電費按0.6元/kW·h 計算，每年可節省電費181440元。



窯頭喂煤風機節能率



窯頭喂煤空氣懸浮風機節能（節能率）：60-42=18kW（30%）。按年運行 300d 計算，年節電量約129600kW，電費按0.6元/kW·h 計算，每年可節省電費77760元。



環境有效改善，降噪效果顯著



（1）通過將設備水冷改為風冷，軸承改為無油潤滑，不再需要添加潤滑油和冷卻水，使得廠房環境大幅改善。

（2）在降噪方面，原窯頭、窯尾喂煤羅茨風機噪聲較大，約 110dB，改為懸浮風機后，噪聲明顯減小，約 70~80dB，噪聲降低約 20% 左右。



熟料質量提升



技改前此水泥廠3d熟料抗壓強度為30Mpa，技改后3d熟料抗壓強度為32Mpa，技改前28d熟料抗壓強度為57Mpa，技改后3d熟料抗壓強度為59Mpa。熟料質量得到提升。



（1）此水泥廠采用華東風機兩臺空氣懸浮風機替代原窯頭、窯尾喂煤羅茨風機后，節電效果明顯，技改效果超出預期。（2）空氣懸浮風機采用風冷，在夏季高溫狀態下，軸承溫度正常，設備運轉良好。（3）綜合考慮節電、維護及檢修費用等計算，預計1.5年左右可收回設備改造投資。（4）空氣懸浮風機風量、風壓、轉速均可調節。目前維護的重點是箱體濾棉的清潔，確保壓差在有效范圍內。設備如遇突發斷電及管道積煤時對風機啟動的影響有待驗證，懸浮風機出口壓力值（或煤粉秤輸送出口壓力）設定還需要摸索。
