冷卻進水總管分別與前置冷卻器和油箱冷卻器連接,作為冷卻水進水管;出水管連接到循環水回水管,最終回到循環水池。管道安裝流程見圖1。

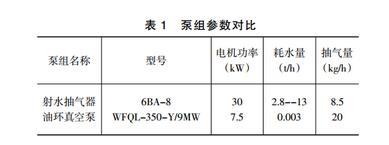

原射水抽汽系統動力設備是兩臺射水泵電動機,一用一備。現在新安裝的油環真空泵組動力設備是兩臺真空泵電動機,一用一備。所以節電效益就是兩種泵電動機功率對比。參數對比見表1。

①年節電效益:(30-7.5)×24×300天×0.5元/度=8.1萬元;②由于氣溫不同,射水箱溢流量差別較大,每年1、4季度用水量按2.8t/h,2、3季度按13t/h計算,全年檢修60天,年節水量:(2.8+13)×24×150天=5.7萬噸;③射水箱溢流水需經公司污水站二次處理,水處理費約0.8元/m³,年節省水處理費用:5.7萬噸×0.8元/噸=4.6萬元。將現射水抽汽系統改造為油環真空泵組后,合計每年節省費用約12.7萬元,少開采地下水近6萬噸。3結束語本文提出了水泥窯純低溫余熱發電生產中出現的問題,并有針對性的采取了技改等措施,達到了正常生產、節能減排的目的,希望能供同行共同討論,優化余熱發電生產,使噸熟料電耗和經濟指標達到設計要求。
