近來，多區域企業都陸續進入檢修后期，為開窯復產提前準備。某水泥企業負責人表示，去年公司盈利較高，今年用于檢修技改升級的費用相對較充裕，可以把一起戰斗的“老伙計”們好好保養一下。近兩日在做的是窯頭密封改造。

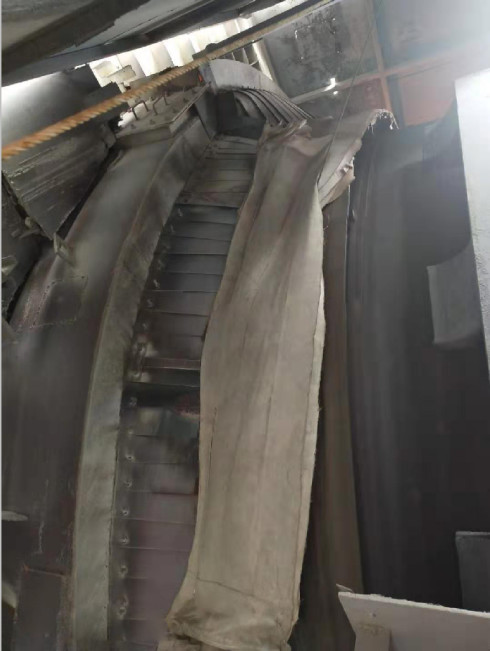

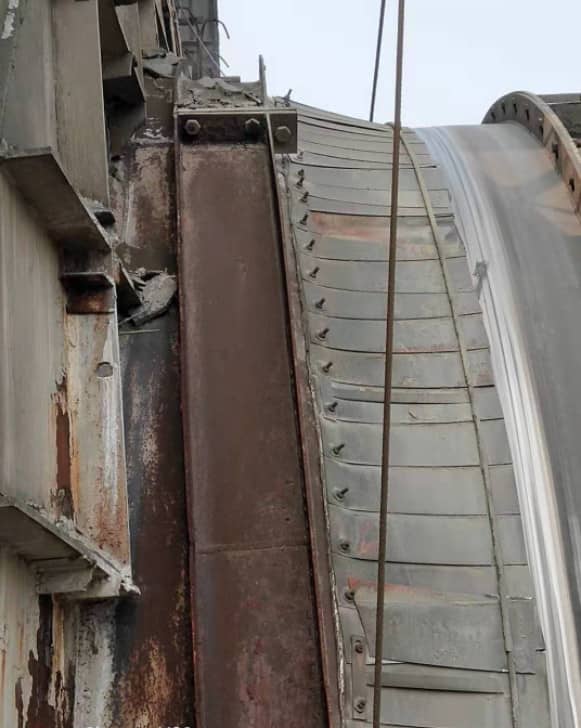

改造前

改造后

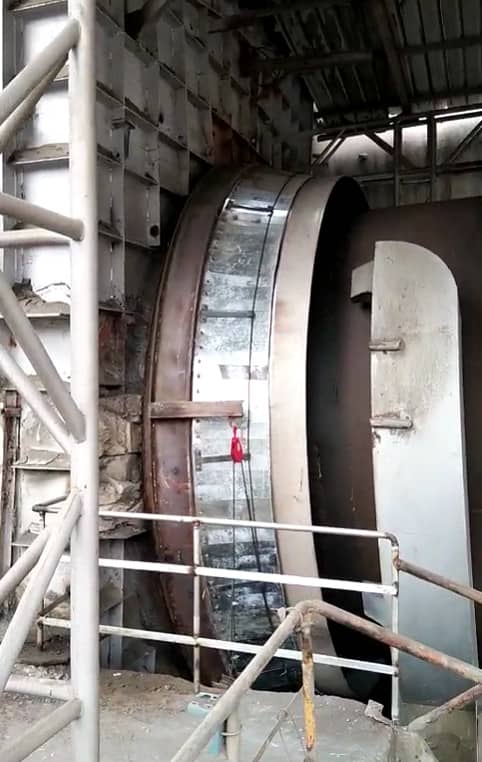

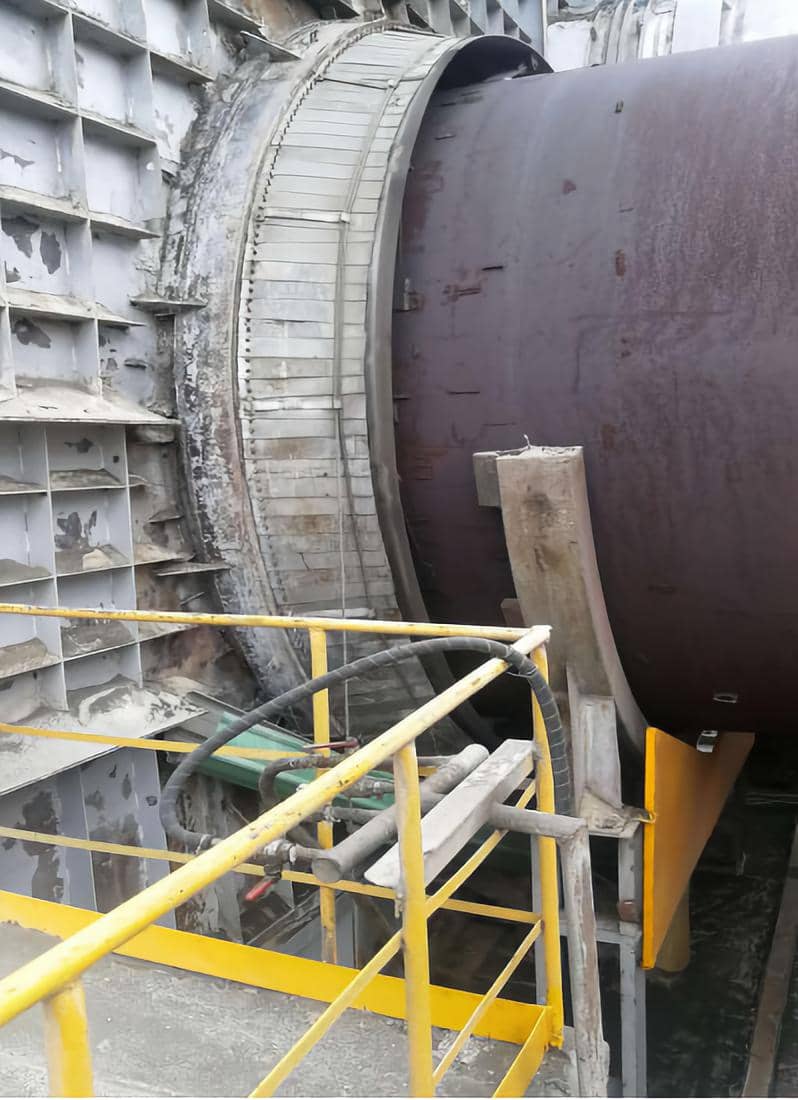

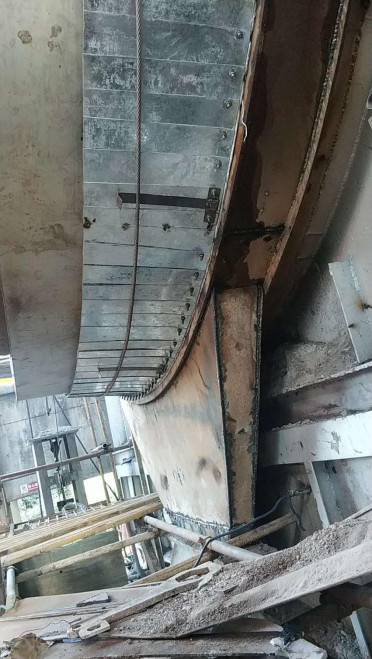

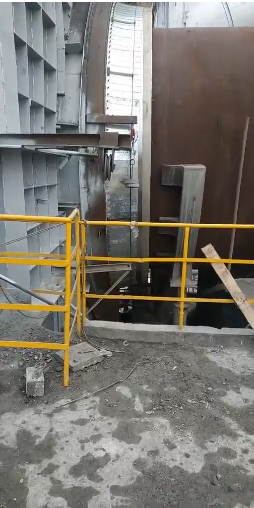

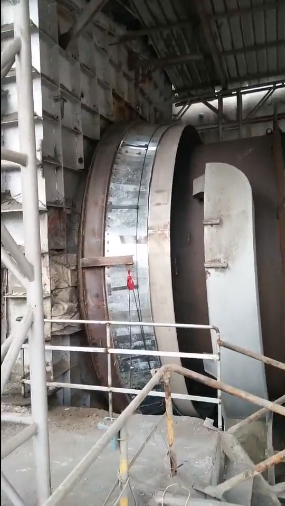

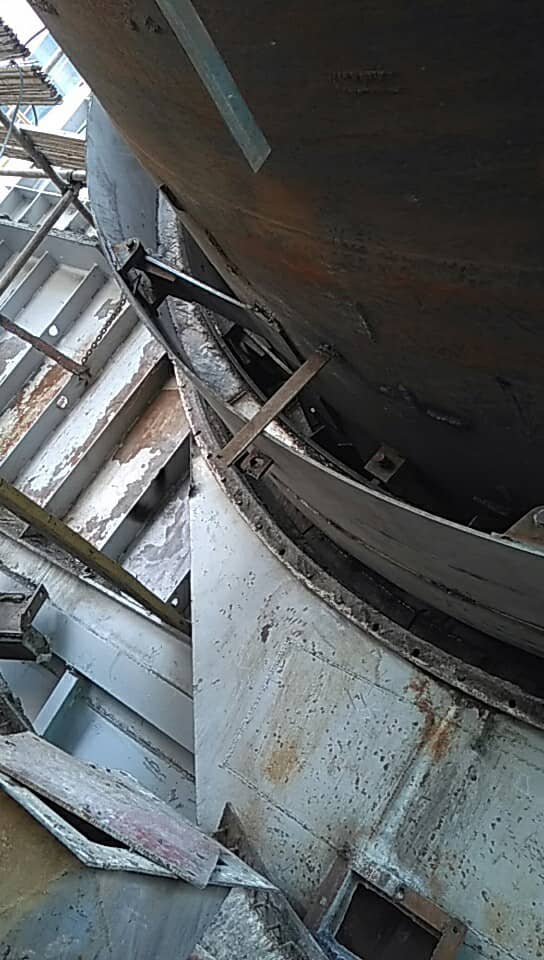

安裝圖展示

　　據介紹，這是河北滄州市天一密封有限公司(以下簡稱“天一密封”)研制的迷宮套筒式窯頭密封方案，內設“七道迷宮”。窯頭密封很多施工企業都可以做，但是“七道迷宮”式密封還是頭一次聽說。

　　據天一密封總經理馬盼良介紹，這種密封方式可有效加強窯頭密封質量，內設“七道迷宮”，阻擋偶爾正壓情況下的噴料，窯頭不再出現飛沙，并且因為調整了摩擦點的偏擺，漏風系數降到1%以下，節約能耗的同時也能提高產量，并保持良好的環境衛生。

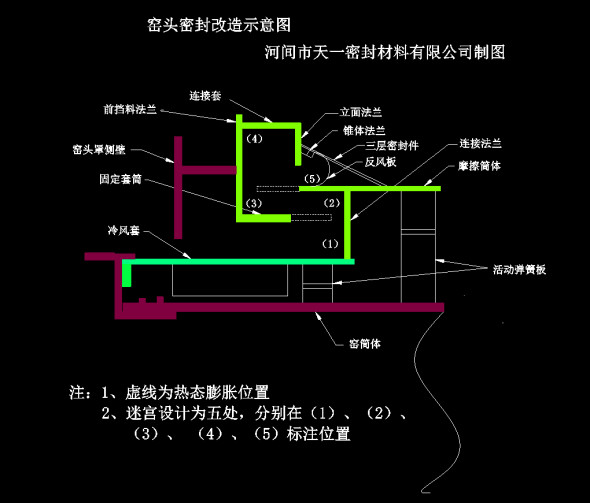

　　據水泥人網了解，無論是干法窯還是此前的濕法窯,在生產操作中都經常都會碰到窯頭出現或輕或重的正壓噴灰現象,有時這種現象也同時出現在窯尾。之所以能有阻擋偶爾正壓時噴灰的功效，在于天一密封特別的套筒式迷宮式密封結構。其迷宮套筒式密封由冷風套、磨擦筒體、連接法蘭、固定套筒、前擋料法蘭、連接套、立面法蘭、錐體法蘭、三層柔性密封、反風板、活動彈簧板、U型槽等部件組成。如下圖:(冷態時)

　　如此設計的優點在于:

　　材料方面：

　　前擋料法蘭所用材料為cr25ni20，是最好的不銹鋼，它處在擋料的前沿，承受溫度最高，它的穩定不變形，是整套密封的關鍵所在。

　　固定套筒所用材料為1cr18ni9ti，此材料可在高溫下不變形，下部不再打澆筑料，這樣減輕了自重，使套筒不容易變形。

　　冷風套是用的16個厚的1cr18ni9ti材料做成，厚實穩定，確保整套密封的牢固。

　　結構設計方面：

　　漏斗的開設角度，天一密封有獨到的研究，充分考慮流體飛沙料的下流角度，安裝漏斗后，魚鱗片不再出現“張大嘴現象”，從根本上降低了漏風系數。

　　活動彈簧板和U型槽的安裝既保證了冷風套和摩擦套與筒體的穩定連接，又適應在冷熱態變化下的伸縮量的不等。

　　七道迷宮，有效阻擋飛沙料：飛沙料的行走路徑直徑越來越大，由60mm管徑-70mm管徑-180mm管徑，這樣發散釋放，有效防止飛沙外溢。

　　安裝時調整了偏擺，魚鱗片和摩擦套的摩擦點在一個固定的地方，不再出現徑向偏擺，這樣從根本減少漏風系數 。

　　天一密封馬總表示：客戶把窯交給我們，就等于把企業的命運交給我們，水泥窯是熟料生產企業的命根子。我們不僅要做好而且要做“細”。要從微小處入手。在施工方面除按照天一密封“規定”的施工步驟操作外，在焊接安裝時百分百做到“與窯同心”。

　　施工用心，與窯同心。用料講究，保證品質。天一密封的三層柔性密封裝置均采用優質材料，最里層是耐熱不銹鋼魚鱗片、中間是碳硅鋁復合板、最外層是普通鋼板魚鱗片。中間的碳硅鋁復合板有保溫隔熱的作用，可有效降低漏風系數。

　　據水泥人網了解，天一密封始建于2014年，一直專注于水泥回轉窯窯頭窯尾的密封研發及改造項目，成功合作的企業包括中材、金隅冀東、華潤水泥、山水水泥、華新水泥等大型企業集團。正如馬總所講，天一密封在水泥行業是以口碑贏得市場，在密封行業是以技術領先贏得榮譽。七道密封是七道“保險”，百分之百保證窯頭密封不漏風。
