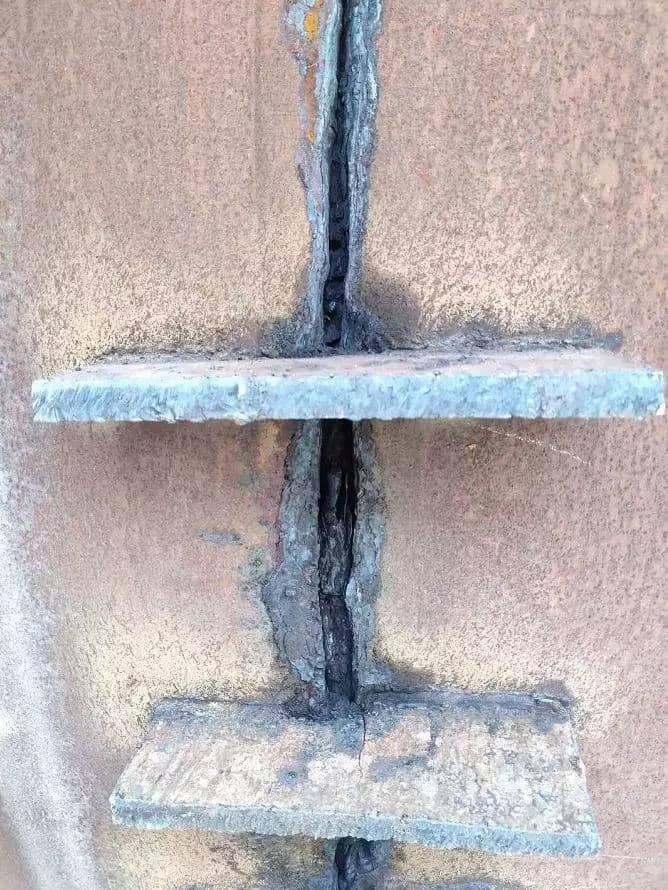

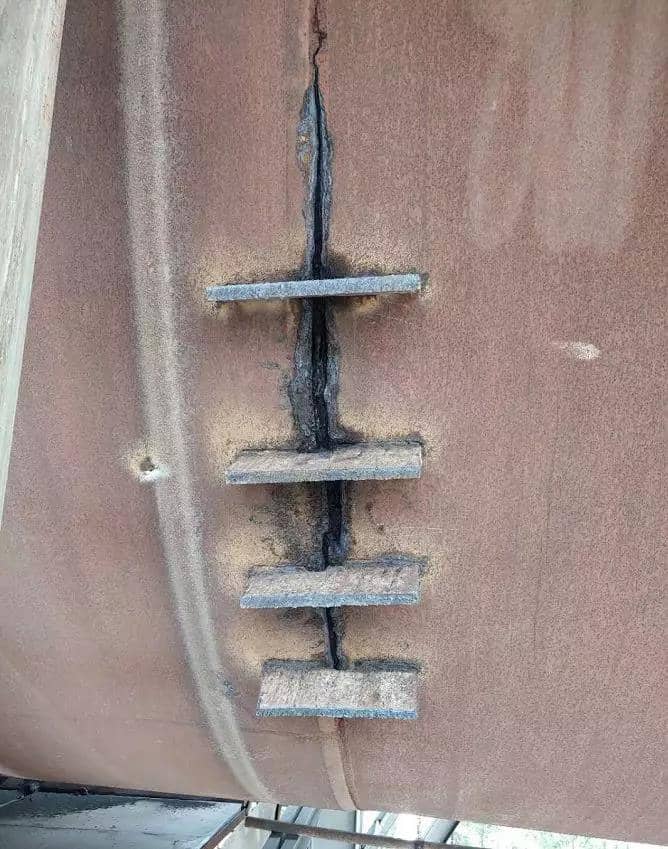

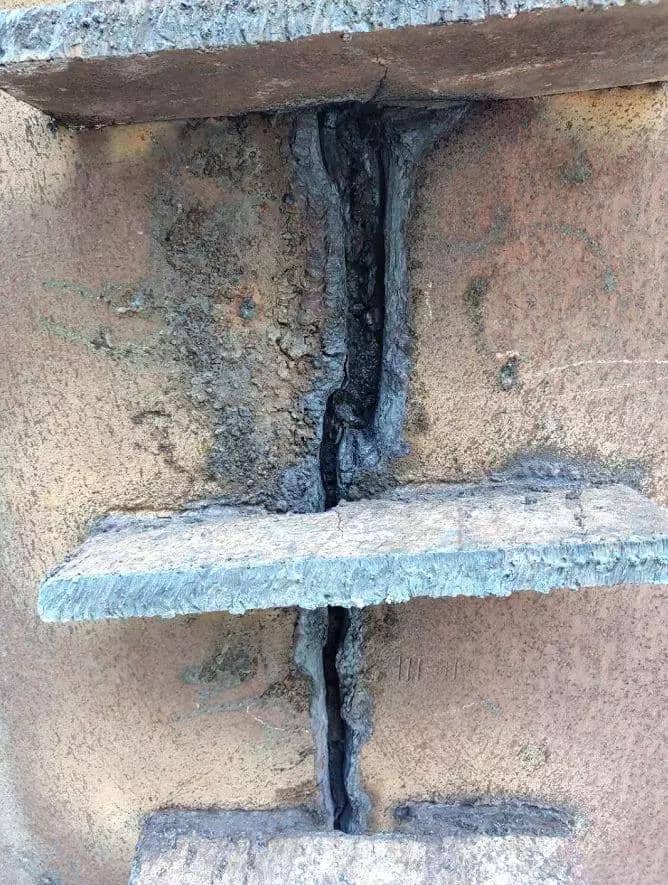

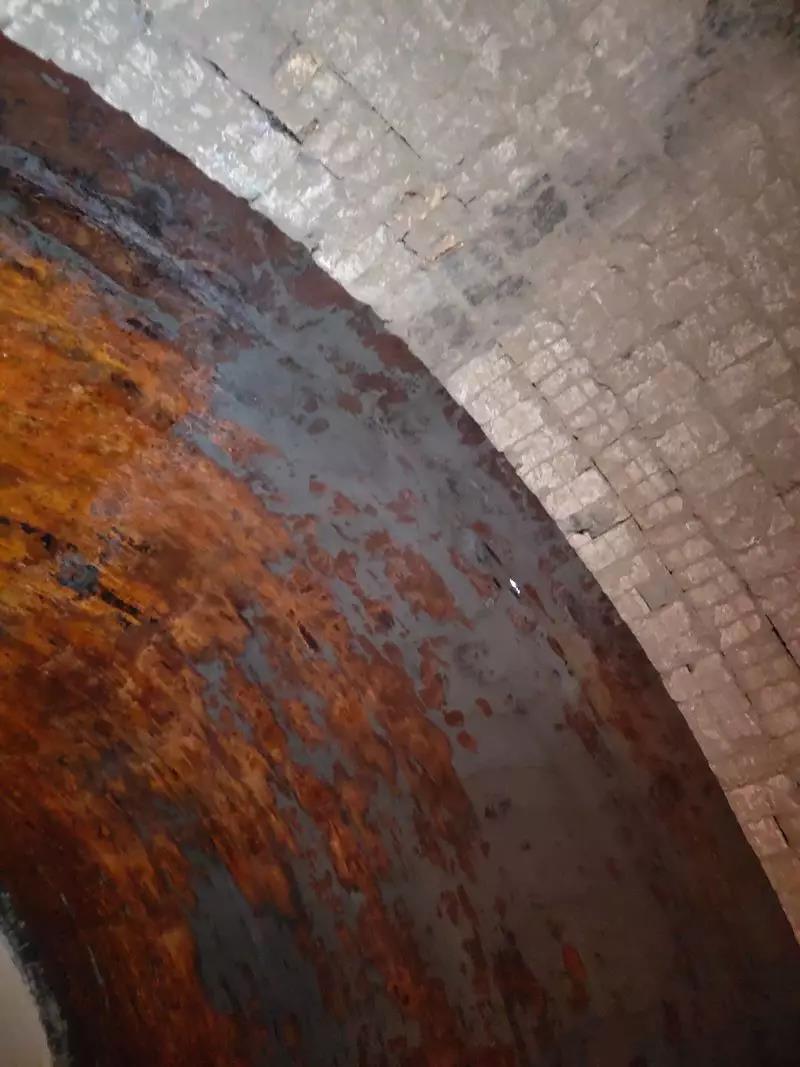

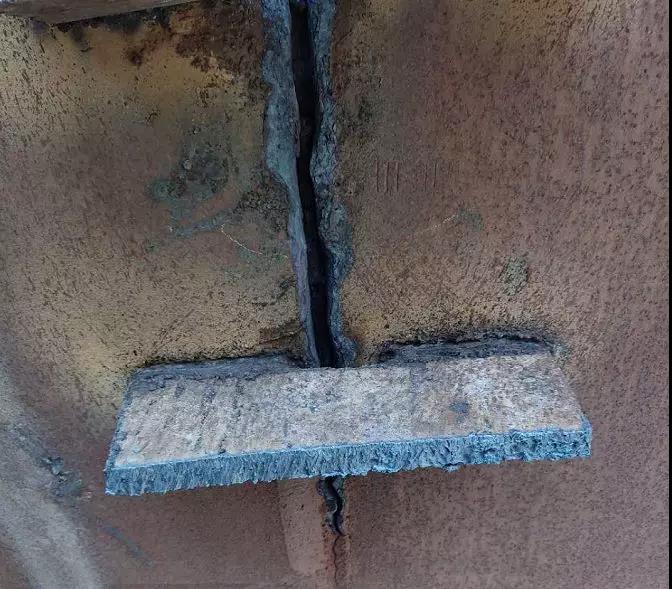

據(jù)反饋消息稱,該水泥廠窯筒體開裂部位位于擋磚圈位置,開裂距離長約1米左右,開裂位置有一定的腐蝕且磨損嚴(yán)重,筒體平均厚度僅為10mm,最薄處不足5mm,如不進(jìn)行緊急修復(fù),或存在窯斷裂風(fēng)險,其后果將不堪設(shè)想。
窯體探傷工程師給出“立即停窯,內(nèi)外同補(bǔ)”的緊急修補(bǔ)方案 ,同時明確,緊急修補(bǔ)也只能維持一段時間,最好的辦法還是更換出現(xiàn)裂縫部位的窯筒體。








水泥人網(wǎng)曾報道過一例與此類似的窯體修復(fù)案例。當(dāng)工程師給出內(nèi)外同補(bǔ)方案時,企業(yè)相關(guān)負(fù)責(zé)人仍堅持僅從外部緊急修復(fù),且表示待年底停窯檢修時再換掉裂縫處筒體。令小編驚訝的是修窯者的“鬼斧神功”竟將窯體裂縫修補(bǔ)得滴水不漏,后經(jīng)了解這修窯的竟真是“補(bǔ)船世家”。

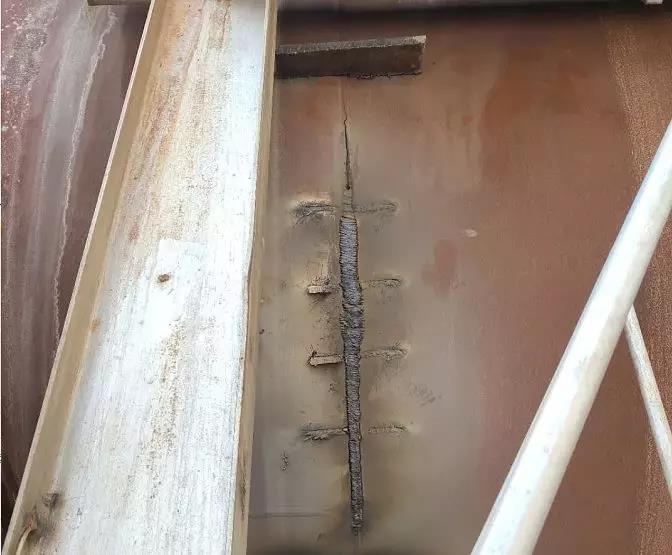

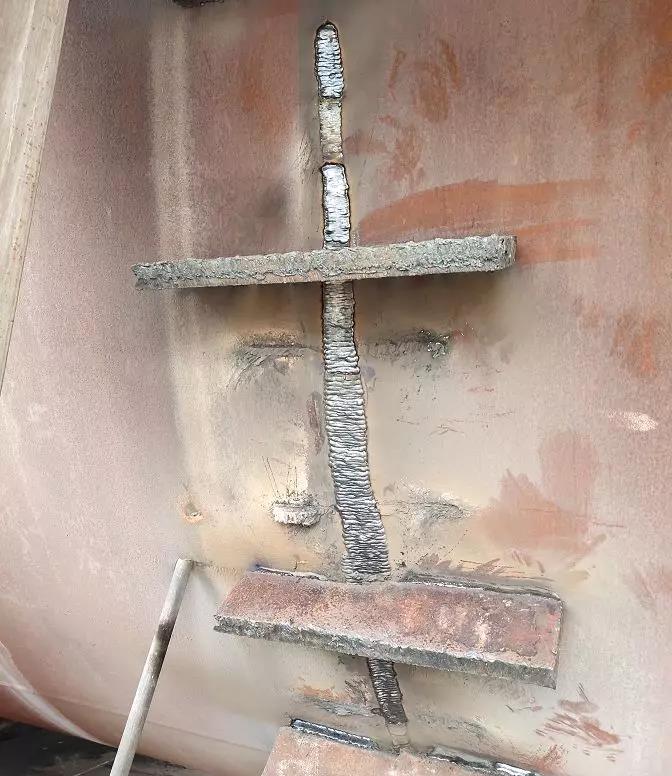

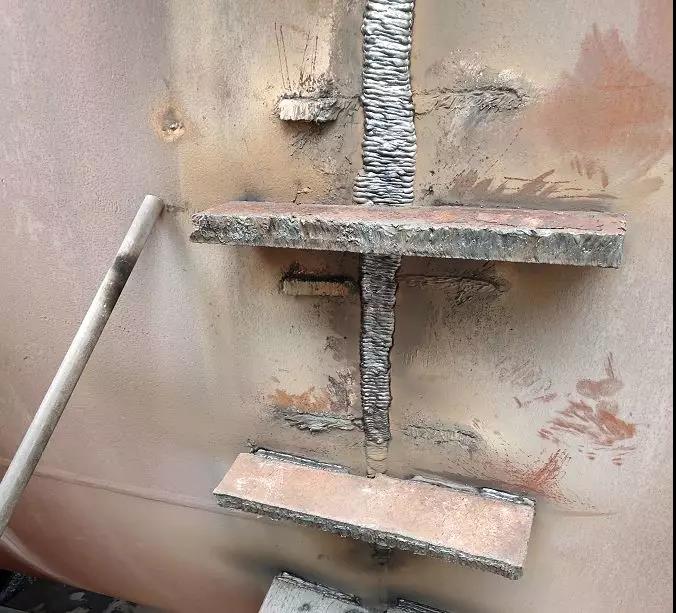

修復(fù)到一半的時候

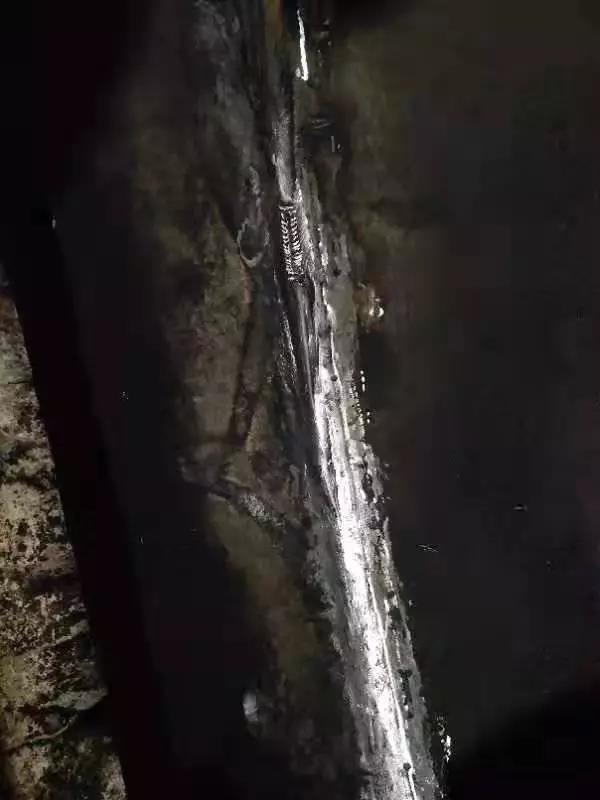

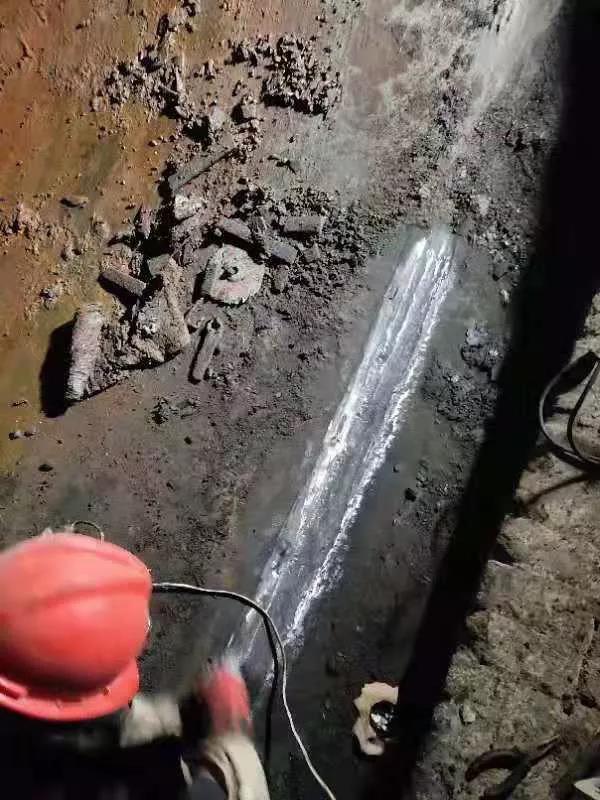

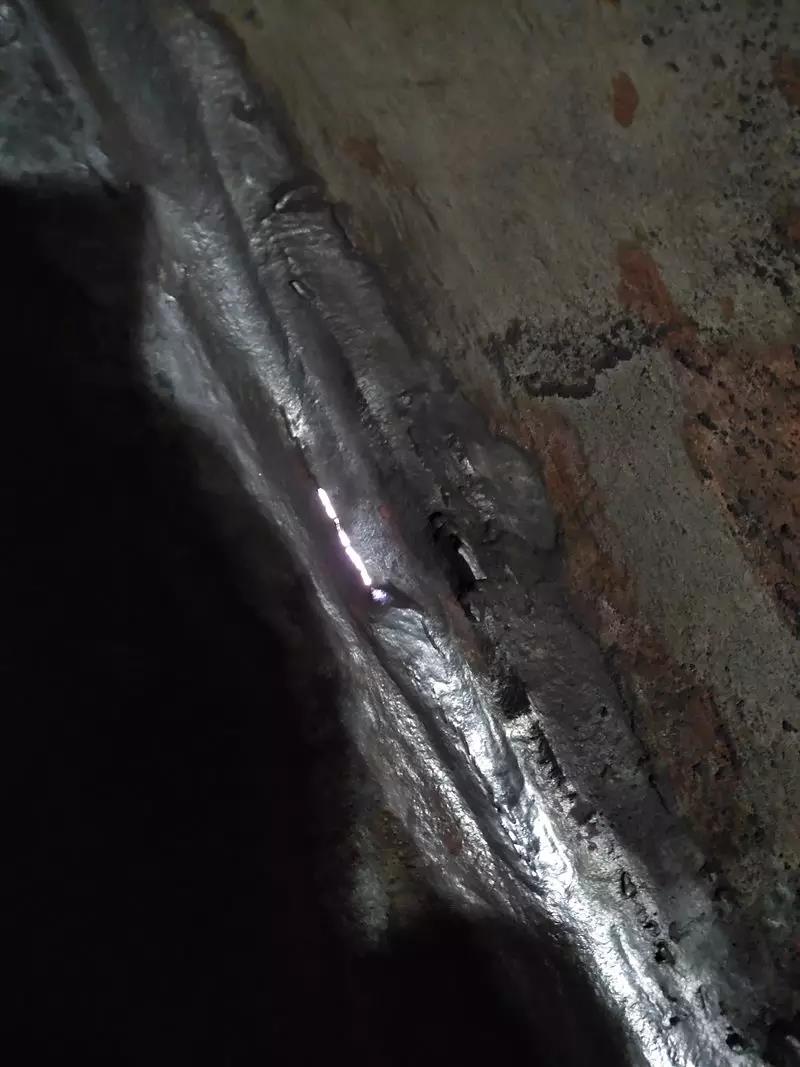

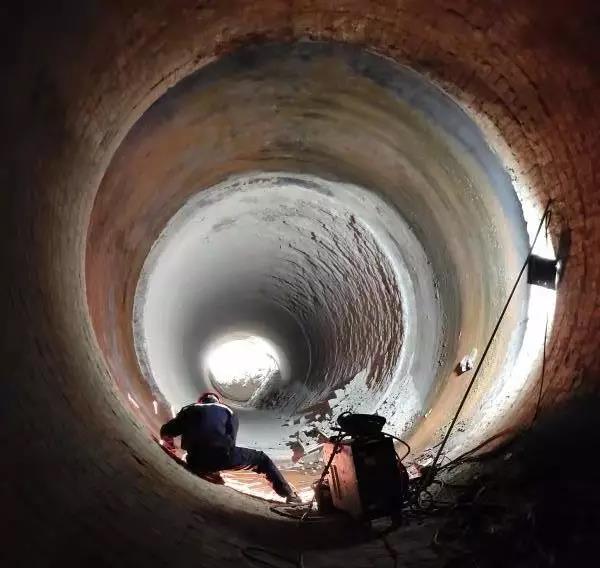

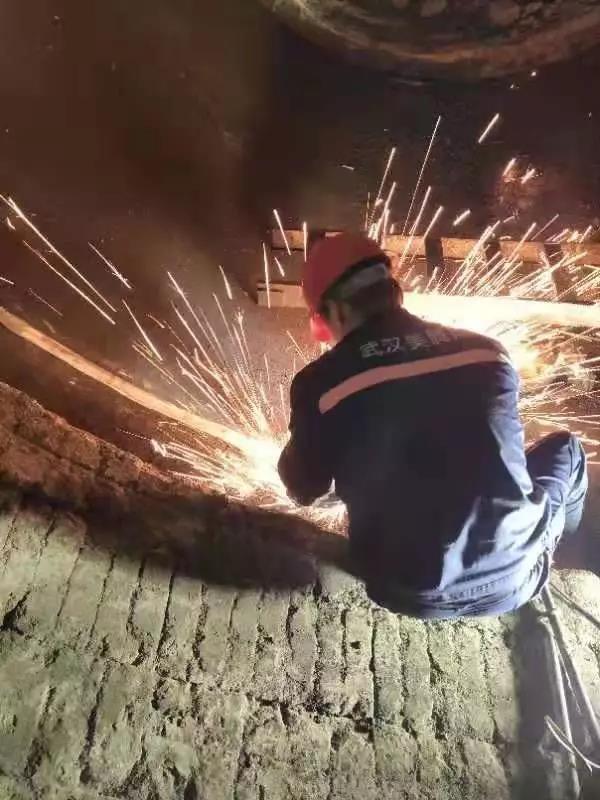

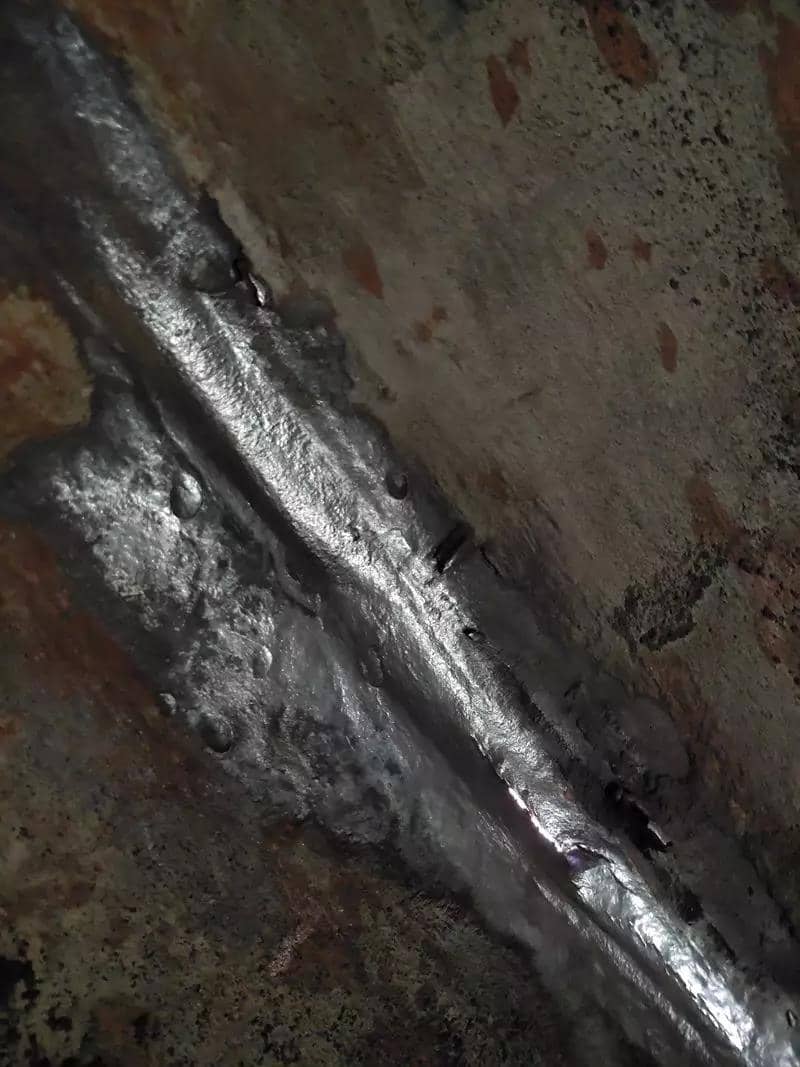

修復(fù)過程中


相關(guān)行業(yè)專家表示,這種修補(bǔ)的方法,只是臨時恢復(fù)生產(chǎn)的措施,不會堅持很長時間,假以時日窯體可能還會再次出現(xiàn)問題。因為處于兩段筒體連接處的過渡帶,被腐蝕、脆化、變薄不可避免。
通常一條正常運轉(zhuǎn)的窯筒體的壽命在40年左右。近兩年發(fā)生斷裂的窯體均不到這個年份。之所以出現(xiàn)壽命不足,未老先裂的窯體主要原因還是窯運轉(zhuǎn)不規(guī)律、超負(fù)荷運轉(zhuǎn)、紅窯不停、中心線偏離運轉(zhuǎn)蹩頸、物料中有害元素侵蝕脆化變薄,還有就是應(yīng)力集中與疲勞等。
